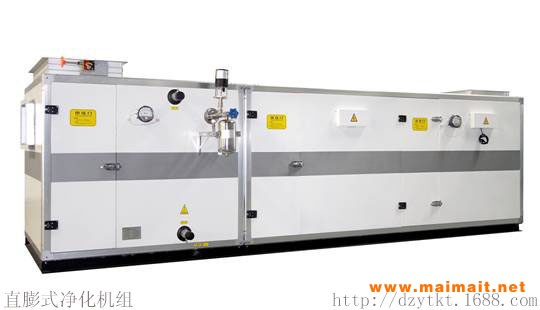

直膨式净化机组 直膨式净化机组

一、产品介绍

ZK-J系列净化空调机组是由国际先进技术结合中国实际情况开发的，以《医院洁净手术部建设标准》、《医院洁净手术部建设技术规范》、《洁净手术室用空调机组》（GB/T19569-2004）等国家强制性规范为依据和设计思路、研发生产的洁净专用空调机组。

净化空气处理机组相比普通舒适性空调来说，内部结构、漏风系数和机外余压等都有严格的技术参数要求，箱体变形或漏风都会造成净化区内工况不稳定或者遭受污染。所以箱体的强度、防冷桥和密封性就成了一个非常关键的难题。针对这些问题，亚太公司采用了封闭式双腔防冷桥专利设计型材（专利号：ZL20113035），并成功应用双S联接面板专利技术，为客户提供了一个非常简洁和漂亮的设计方案。

针对医院专用净化空调系统对空调机组的高标准要求，亚太提供的ZK-J系列净化空调机组还应用了模数化设计，并采取了多项技术措施加以保证。风量范围从2000到150000m3/h，机组承压最高可达2500Pa。该系列产品具有对空气进行降温、除湿、加热、加湿、过滤净化、杀菌消毒等功能。通过各功能段之间的灵活组合，可广泛应用于制药厂、手术室、电子厂房等各种有洁净要求的场所。

二、技术特点

1、强度及保温性能先进性

①机组采用高强度双腔铝合金框架结构，面板为50mm厚T形组合双面板设计。外板为表面静电喷涂的优质冷轧钢板，里板为不锈钢板或其它耐腐蚀板材，内部聚氨酯一次性闭孔发泡材料紧密结合。

②框架间全部采用半圆头不锈钢螺栓连接，使箱体连接更为牢固。

③检修门铰链、平门拉手摒弃了传统的自攻丝旋紧的方法，全部采用拉姆、螺栓固定。

机械强度性能可达欧洲EN1886标准D1级

2、整体防冷桥先进性

   ①净化机组所用型材为专利双腔防冷桥设计型材（专利号：ZL20113035），表面平光阳极氧化处理，强度卓越，外形美观。骨架内填充高密度聚氨酯，并采用高强绝热材料形成断桥，以保证高温、高湿环境下不结露。

②倾角铝三通表面静电喷涂防腐，内衬塑胶隔热，且无需另作密封涂胶处理。

③机组面板里板周边包覆优质PVC绝热条（专利设计）。

机组铝边框、三通、T形面板三重防冷桥设计，从而彻底解决了机组的防结露问题。防冷桥性能可达欧洲EN1886标准TB1级

 3、整体密封先进性

①机组框架与面板、面板与面板间均采取双S专利密封设计，增加风道转折增大漏风阻力，从而有效甚至杜绝漏风现象。

②工艺接缝处全部采用净化专用防霉硅酮耐候胶，这种胶体防霉、抑菌，比普通密封胶具有更加优良的触变性和密封性

整体机组密封性能可达欧洲EN1886标准L1级（优于GB/14294-2008机组静压1000Pa压差下漏风率不大于1%的要求）。

4、无铆钉钣金联接技术先进性

在TOX气压增力缸的推动下，凸模将板件被连接处挤入相应的凹模，使其在凹模内“流动”变形，如此形成一个既无棱边、又无毛刺的防腐蚀联接圆点。对有漆层或镀锌层的板件，在此连接过程中，其漆层或镀层也随之流动，不会被损坏影响到板件表面的抗腐蚀性。

5、降噪隔声先进性

①电机降噪措施-采用国际知名品牌高效低噪声电机，电机全部经过动、静平衡试验。

②风机降噪措施-采用高效低噪抗过载能力很强的双吸后倾离心风机。合理选型，避免风速过高，确保风机工作点处在高效、低噪声区，尽量降低风机的基础噪声。

③气流流动措施-采用双腔框架T形50mm组合面板结构，内部填充高密度发泡保温层，具有良好的隔声性能，隔声能力可达35Db(A)以上。

6、保温性能先进性

T形组合面板、双腔铝合金框架内部填充高密度硬质聚氨酯，发泡密度不小于45kg/m3，导热系数K=0.0213W/m.K，机组整体保温性能达欧洲EN1886标准T1级。

7、净化防霉先进性

①箱体内部平直、无级位设计，不易积尘滋菌。

②表冷段位于正压段，不锈钢倾斜式接水盒，保证无积水。

③工艺接缝处全部采用防霉硅酮耐候胶，这种净化专用胶体具有良好的触变性和密封性，防霉、抑菌。

8、机组模数设计先进性

①不同功能段可灵活组合，满足客户不同需求。

②段间设连接耳，方便机组运输、拼装和维修。

三、功能段技术说明

1、新回风混合段

①室外新风和室内回风在此功能段内进行混合，并进行冷热交换，使空气转换为另一个新工况点。

②新回风混合段可设电动调节阀，以调节新回风的比例。通过新风温感传感器及回风温感传感器，由中央处理单元计算后自动调节新风阀、回风阀的开启角度。

③新风口可设紫外线杀菌灯，特别设计的限位开关与检修门联动，做到门开灯灭，保证人员安全。

2、初效过滤段

初效过滤段是对室外新风和室内回风进行的初级过滤，采用板式过滤器或袋式过滤器。

①初效过滤器的滤料为特制的棉纤化纤混合无纺布，过滤等级为G4级，可过滤粒径≥5μm的灰尘，计重效率大于95%（即对≥5μm计数效率）。

②过滤器需要定期清洗，在过滤器的两侧可设压力探头，并可设压差报警装置。

③过滤段器为可拆卸式，可设搬钮式或卡簧式，框架材质可采用专用纸框或镀锌板框。

3、中间段

中间段为检修用空间：

①检修门分正压门和负压门，均配密封性更加优异的带回凸轮夹紧装置的专用门锁。

②检修段内设有蒸汽防护型灯罩的24V/60W照明灯。

③检修门内板周边增设H型材，与边框铝密封条形成双重密封。

4、表冷段

表冷器是表冷段关键部件，需处理的空气在此段内进行热交换。

5、送风机段

①风机选用双吸后倾离心空调专用风机，采用国际著名风机公司生产的优质产品，叶轮由曲线型轮盖和平板中盘及铸钢轮毂组成，具有优越空气动力性能，机壳采用优质钢板经防腐处理，主轴采用优质碳钢经调质后镀铬处理，永不生锈。

6、电加热段

可选择翅片式PTC电加热器，表面温度低，不发红、无明火，无火灾隐患；表面不带电，无触电危险；PTC自带高温保护开关。

电加热翅片为铝翅片，无氧化问题，散热效果好；表面不易积尘、不生锈，符合净化要求。设计时更充分考虑风速等要求，保证最佳发热效果。
