锅炉软化水处理设备的构成
水处理设备在矿泉水、饮用水、二次供水、医药污水、食品厂、工业循环冷却水、中水、游泳池等不同领域得到广泛的应用，得到了广大客户的好评和认可。

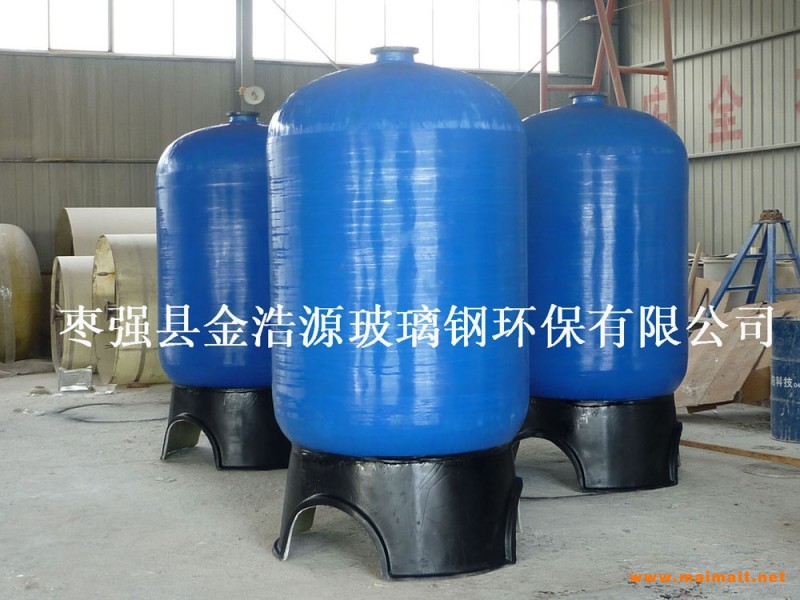

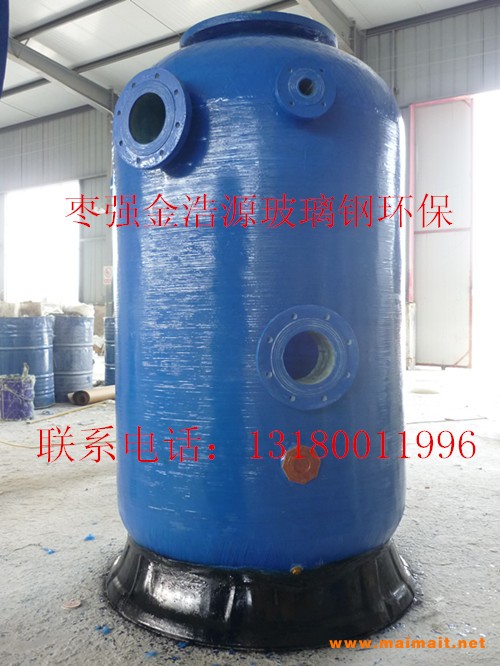

锅炉软化水处理设备有两个软化水处理罐 ，分别接有两个多路阀门．这多路阀能够使软化水罐具有五种不同的工作状态 ：
①等待 ；
②软化 ；
③再生 ；
④反洗 ；
⑤正洗．盐液制备器 (稀盐池和浓盐池 各一个) 、盐阀和盐泵等组成 ，盐阀使其处于六种
工作状态 ：
①供盐 ；
②稀盐池注浓盐液 ；
③稀盐池注水 ；
④稀盐池搅拌 ；
⑤浓盐池注水 ；
⑥浓盐池搅拌．盐泵是作为盐液流动的动力．
具 有两种状态 ：起动和停止 ．多路阀门有两个 、盐阀有一个都是分别由三个电机来控制转换它们的每一种状态 ，并由行程开关 (三个 )给出每一种状态是 否到位的信号．在软化水出口处安放一个自制流量计 ，用于检测软化水的流出量 ，经传感器给出脉冲数 ，由软件进行换算成液体的流量．控制系统由MCS5 系列单片机等电气设备构成 ，由它控制着软化水处理设备的全部工作过程．
工作过程
初 始状态 ：一号软化水处理罐(一号多路阀)和二号软化水处理罐(二号多路阀)处于等待状态，盐阀处于供盐位置，盐泵处于停止状态，工作状态：由操作员发出 启动信号 ，在时钟T0时间 ，一号软化罐由等待状态变为软化状态 ，流量计开始计数S；当累计到S等于设定值S1时，一号软化水处理罐便由软化过程转变 为再生状态,这时二号软化水处理罐开始由等待状态转变为软化状态 ，流量计复位后重新开始计数S．一号软化水处理罐在再生状态时 ,盐泵开始启动 ，由处 于供盐状态的盐液制备器中往一号软化水处理罐里送盐液 ，对软化树脂进行再生间，预先给定值．一号软化水处理罐转变为反洗状态 ，反T2洗后 ，再T3正 洗。然后一号软化水处理罐便又处于等待状态．当一号处于再生时 ，盐液制备器供盐 T11 时间后 ，供盐状态转变为稀盐池注浓盐液状态 ，往稀盐池注浓 盐液时间T12，稀盐池注水T13，稀盐池搅拌T14，浓盐池注水T15浓盐池搅拌T16,.然后 ，盐液制备器又处于供盐状态 ，又开始第二次备盐液循 环供盐液T21时间，稀池注浓盐液T24时间，稀池注水T25，时间、稀池搅拌时间 、浓池注水时间、浓池搅拌T26时间．这时盐泵停止运行，最后 ，等 待二号软化水处理罐的软化过程的完成之后的再生时．这样一号软化水处理罐就完成了第一次软化水处理周期．
同理 ，二号软化水处理罐重复上述一号软化罐的过程．
